· 适用于管道中液体、气体的通断控制
· DN8~DN50 螺纹、法兰连接可选
· 工作形式:常闭式、常开式
· 阀体材质:黄铜(锻造)、不锈钢
· 电压:AC36V、AC110V、AC220V、DC24V
· 执行标准号:JB/T 7352-2010
产品特点
· 适用介质:液体、水、热水、气、瓦斯、油等(≤20CST)
· 介质温度:-5℃~80℃
· 动作方式:直动式、分步直动式
· 工作形式:常闭式、常开式
· 阀体材质:黄铜(锻造)、不锈钢
· 膜片式密封,膜片材质:丁腈橡胶(NBR)、三元乙丙胶、氟橡胶
· 线圈保护等级:塑封线圈IP65、铁壳线圈IP54
· 执行标准号:JB/T 7352-2010
外形结构图

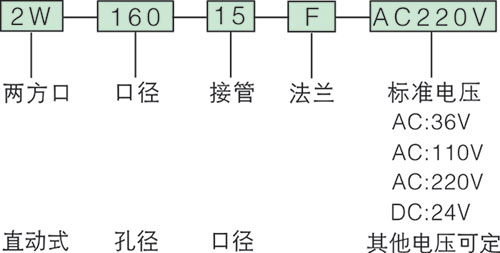

订货代号
技术参数
产品型号 | 连接方式 | 流量 通径 mm | CV 值 | 工作压力 | 最高流体 温度℃ 丁腈橡胶 /氟橡胶 | 线圈配置 | 外形尺寸 长X宽X高 AXBXC | ||||||||
最小 工作 压力 | 最大工作压力 | 线圈 绝缘 等级 | 功率 | ||||||||||||
空气 瓦斯 | 水 热水 液体 | 轻油≤ 21CST | VA | W | |||||||||||
AC | DC | AC | DC | AC | DC | AC220V | DC24V | ||||||||
2W025-08A | 1/4" | 2.5 | 0.23 | 0 | 8 | 8 | 8 | 8 | 8 | 8 | 80(180) | B | 25 | 16 | 40*26*75 |
2W040-10 | 3/8" | 4 | 0.6 | 0 | 8 | 5 | 10 | 5 | 5 | 4 | 80(180) | B | 22 | 18 | 47*32*85 |
2W160-15 | 1/2" | 16 | 4.8 | 0 | 10 | 6 | 10 | 6 | 7 | 4 | 80(180) | B | 22 | 18 | 64*56*108 |
2W200-20 | 3/4" | 20 | 7.6 | 0 | 10 | 6 | 10 | 6 | 7 | 4 | 80(180) | B | 22 | 18 | 65*56*110 |
2W250-25 | 1" | 25 | 12 | 0 | 10 | 6 | 10 | 6 | 7 | 4 | 80(180) | B | 22 | 18 | 85*73*120 |
2W320-32 | 11/4" | 30 | 20 | 0 | 10 | 6 | 10 | 6 | 7 | 4 | 80(180) | B | 22 | 18 | 94*79*130 |
2W400-40 | 11/2" | 36 | 26 | 0 | 10 | 6 | 10 | 6 | 7 | 4 | 80(180) | B | 35 | 30 | 110*88*166 |
2W500-50 | 2" | 46 | 40 | 0 | 10 | 6 | 10 | 6 | 7 | 4 | 80(180) | B | 35 | 30 | 118*94*178 |
2W400-40F | 4-φ18 孔φ110 | 40 | 29 | 0 | 10 | 6 | 10 | 6 | 7 | 7 | 80(180) | B | 35 | 30 | 150*150*225 |
2W500-50F | 4-φ18 孔φ125 | 50 | 48 | 0 | 10 | 6 | 10 | 6 | 7 | 4 | 80(180) | B | 35 | 30 | 185*165*230 |
|
